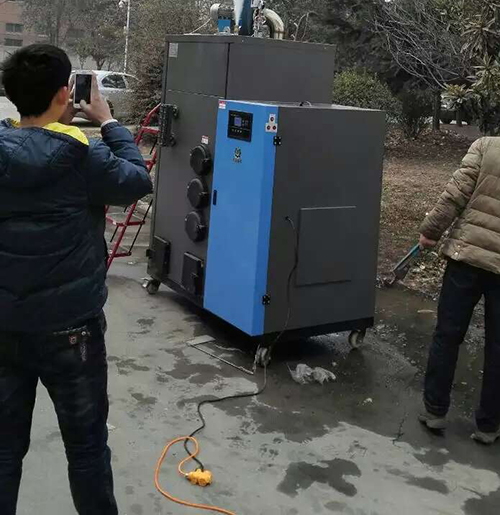

生物質顆粒鍋爐整體的結構包括鍋爐本體和輔助設備兩大部分。

鍋爐本體

鍋爐中的爐膛、鍋筒、燃燒器、水冷壁、過熱器、省煤器、空氣預熱器、構架和爐墻等主要部件構成生產蒸汽的核心部分，稱為鍋爐本體。鍋爐本體中兩個最主要的部件是爐膛和鍋筒。

①爐膛：又稱燃燒室，是供燃料燃燒的空間。將固體燃料放在爐排上進行火床燃燒的爐膛稱為層燃爐，又稱火床爐；將液體、氣體或磨成粉狀的固體燃料噴入火室燃燒的爐膛稱為室燃爐，又稱火室爐；空氣將煤粒托起使其呈沸騰狀態燃燒、適于燃燒劣質燃料的爐膛稱為沸騰爐，又稱流化床爐；利用空氣流使煤粒高速旋轉并強烈火燒的圓筒形爐膛稱為旋風爐。

爐膛的橫截面一般為正方形或矩形。燃料在爐膛內燃燒形成火焰和高溫?zé)煔?，所以爐膛四周的爐墻由耐高溫材料和保溫材料構成。在爐墻的內表面上常敷設水冷壁管，它既保護爐墻不致燒壞，又吸收火焰和高溫?zé)煔獾拇罅枯椛錈帷?/span>

爐膛的結構、形狀、容積和高度都要保證燃料充分燃燒，并使?fàn)t膛出口的煙氣溫度降低到熔渣開始凝結的溫度以下。

當爐內的溫度超過灰熔點時，灰便呈熔融狀態。熔融的灰渣顆粒在觸及爐內水冷壁管或其他構件時會粘在上面。粘結的灰粒逐漸增多,遂形成渣塊,稱為結渣。結渣會降低鍋爐受熱面的傳熱效果。嚴重時會堵塞煙氣流動的通道，影響鍋爐的安全和經濟運行。

一般用爐膛容積熱負荷和爐膛截面熱負荷或爐排熱負荷表示其燃燒強烈程度。爐膛容積熱負荷是單位爐膛容積中每單位時間內釋放的熱量。在鍋爐技術中常用爐膛容積熱負荷來衡量爐膛大小是否恰當。容積熱負荷過大，則表示爐膛容積過小，燃料在爐內的停留時間過短，不能保證燃料完全燃燒，使燃燒效率下降；同時這還表示爐墻面積過小，難以敷設足夠的水冷壁管，結果爐內和爐膛出口處煙氣溫度過高，受熱面容易發生結渣。室燃爐的爐膛截面熱負荷是單位時間內單位爐膛橫截面上燃料燃燒所釋放的熱量。在爐膛容積確定以后，爐膛截面熱負荷過大會使局部區域的壁面溫度過高而引起結渣。層燃爐的爐排熱負荷是單位時間內燃料燃燒所釋放的熱量與爐排面積的比值。爐排熱負荷過高會使飛灰大大增加。

爐膛設計需要充分考慮使用燃料的特性。每臺鍋爐應盡量燃用原設計的燃料。燃用特性差別較大的燃料時，鍋爐運行的經濟性和可靠性都可能降低。

②鍋筒：它是自然循環和多次強制循環鍋爐中接受省煤器來的給水、聯接循環回路，并向過熱器輸送飽和蒸汽的圓筒形容器。鍋筒筒體由優質厚鋼板制成，是鍋爐中最重的部件之一。

鍋筒的主要功能是儲水，進行汽水分離，在運行中排除鍋水中的鹽水和泥渣，以避免含有高濃度鹽分和雜質的鍋水隨蒸汽進入過熱器和汽輪機中。這些鹽分和雜質如在過熱器管和汽輪機通道上發生結垢、積鹽和腐蝕，會影響設備的經濟安全運行。鍋爐出口的蒸汽一般都有一定的質量標準。鍋筒內部裝置包括汽水分離和蒸汽清洗裝置、給水分配管、排污和加藥設備等。其中汽水分離裝置的作用是將從水冷壁來的飽和蒸汽與水分離開來，并盡量減少蒸汽中攜帶的細小水滴。中、低壓鍋爐常用擋板和縫隙擋板作為粗分離元件。中壓以上的鍋爐除廣泛采用多種型式的旋風分離器進行粗分離外，還用百頁窗、鋼絲網或均汽板等進行進一步分離。隨著水處理技術的提高，蒸汽分離裝置趨向于簡化和定型化。排污裝置（包括連續排污和定期排污）能在鍋爐運行中排出一部分含有較高鹽分和泥渣的鍋水。鍋筒上還裝有水位表、安全閥等監測和保護設施。

輔助設備

除鍋爐本體外，在電站鍋爐中還有許多配套的輔助設備：①煤粉制備系統，包括磨煤機、排粉機、粗粉分離器和煤粉管道等；②送、引風系統，包括送風機、引風機和煙風道等；③給水系統，包括給水泵、閥門和管道等；④水處理系統（見鍋爐水處理）；⑤灰渣清除系統，包括出渣機、除塵器等；⑥自動控制和監測系統（見鍋爐自動控制、鍋爐汽溫調節）。
